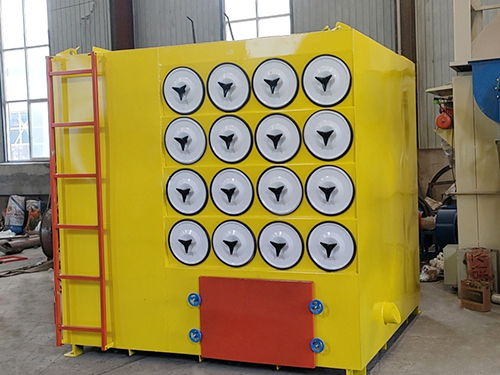

脉冲褶式滤筒除尘器

脉冲式滤筒除尘器设有进风口、滤筒、出风口、气包、脉冲控制仪、喷吹阀、喷吹管等，滤筒是由聚脂纤维折叠、卷制而成，其下端封闭，上端中心正对喷吹管下口。含尘气体由进风口进入除尘器后，气流速度减慢，粗颗粒脱离气流沉降到集尘室内，细微粉尘随气流穿过滤筒时被阻于滤筒外表面，洁净气体由出风口排出；当滤筒表面灰层较厚时，脉冲控制仪发出指令开启喷吹阀，气包内的压缩空气经喷吹管高速喷出，同时诱导数倍于喷射气量的周围空气进入滤筒，并由内向外速度适宜射出，将滤筒外表面的粉尘吹下落入集尘室内，之后由放灰斗排出。除尘器清灰采用脉冲喷吹方式，既做到了透彻清灰，又不伤害滤筒，使滤筒使用寿命得以保护。清灰过程由脉冲控制仪自动控制，可采用压力差控制或时间控制。

产品特点

1、除尘器除尘效率好，过滤效果好，外形尺寸小，运行稳定。

2、滤筒采用骨架安装，密封性能好，牢固优良。

3、滤筒使用寿命长，安装、维修方便。

4、箱体采用气密性设计，密封性好，检查门用优良的密封材料，漏风率很低。

5、进、出口风道布置紧凑，气流阻力小。

脉冲滤筒除尘器由褶皱式滤筒、箱体、清灰系统三部分组成。

1、褶皱式滤筒

褶皱式滤筒是安装在脉冲滤筒除尘器中的除尘滤件。与传统除尘器中的滤袋相比，在外观、滤料种类、设备维护、使用方式等方面有较大差别。

2、箱体在经济效益方面，滤筒过滤面积是相同规格滤袋的5-7倍，因此相同过滤面积，滤筒除尘器比袋式除尘器节约占地面积，并且体积越大、处理风量越大的滤筒除尘器优点就加明显。在除尘效率方面，滤筒除尘器的除尘效率可达到99.7%-90%，排放质量浓度可达到5mg/Nm³，并能应用于浓度较高粉尘的工况下；在除尘器运行阻力方面，滤筒除尘器介于电除尘器（运行阻力300Pa）与袋式除尘器（1500-2000Pa）之间，一般为1000Pa以下。其他方面，滤筒除尘器可实现离线功能检修、维护，不影响正常使用。滤筒由于结构紧密，滤料较密实，使用寿命也长于普通滤袋，不易损坏。

箱体是除尘器的外壳，包括提供除尘空间的箱体；安置滤筒，隔离洁净气体的花板；含尘气体入口装置、洁净气体出口装置；收集过滤下来物料的灰斗以及卸灰装置、设备支架等。

3、清灰系统

当滤筒粉尘堆积到确定厚度时，除尘器阻力上升，这时清灰系统通过压差控制仪或者时间控制仪控制脉冲阀开关状态，利用高速压缩气体对滤筒进行喷吹，实现清灰的目的，保护除尘器阻力稳定在适当的范围。清灰系统包括气包、脉冲电磁阀、脉冲控制仪、喷吹管等。
